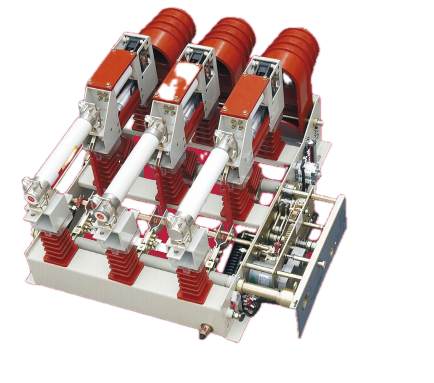

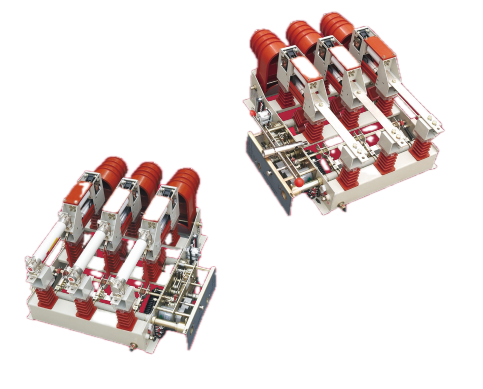

Vakum Load Break Ngalih lan Fuse Kombinasi Apparatus

Vacuum Load Break Switch lan Fuse Combination Apparatus nggabungake interrupter vakum karo sistem koordinasi fuse-trip. Ing kahanan mbukak normal, ngalih makaryakke independen. Nalika fault saiki ngluwihi rating sekring, pin striker sekring mechanically micu mekanisme trip switch, mbukak kontak utama lan ngresiki sirkuit. Jarak isolasi sing langsung tumindak lan jarak mbukak interrupter digayuh ing siji stroke. A rana grounding, interlocked karo saklar earthing, menehi sambungan bumi katon kanggo pangopènan. ing 12 kV lan 630 A karo 20 kA short-time tahan saiki, apparatus dibangun kanggo layanan dipercaya ing loro jaringan distribusi kutha lan deso.

Prinsip Kerja

Ing interrupter vakum, kontak disegel ing lingkungan vakum dhuwur (biasane ing ngisor 10⁻⁴ Pa). Nalika kontak dipisahake ing beban, busur uap logam dibentuk saka bahan kontak sing nguap. Nanging, amarga vakum meh ora ana molekul gas kanggo ionisasi, busur ora bisa tahan lan mateni nalika nyebrang nol alami saka arus AC. Uap logam kondensasi kanthi cepet ing permukaan kontak lan shielding, mulihake kekuatan dielektrik ing milliseconds. Cara arc-quenching iki ora mbutuhake media eksternal (lenga utawa SF₆) lan nyebabake erosi kontak minimal.

Kaluwihan produk

Ngoper gabungan lan pangayoman

Sakelar Pemutus Beban Vakum lan Aparat Kombinasi Fuse nindakake ngalih beban rutin lan, kanthi sekring, nyedhiyakake gangguan sirkuit cendhak. Iki ngilangake perlu kanggo mbobol sirkuit kapisah ing saben feeder, ngurangi ibukutha mbuwang.

Tapak kompak

Mekanisme drive nyuda kaku voltase ing interrupter njaba instan ngoper, saéngga interrupter cilik lan ukuran apparatus sakabèhé. Iki ngidini tata letak Kapadhetan sing luwih dhuwur ing unit utama ring lan gardu kompak.

Operasi siji-stroke

Jarak ngisolasi lan jarak mbukak interrupter digayuh ing siji gerakan, nyederhanakake urutan ngoper lan nyuda potensial kesalahan operator.

Earthing katon kanggo safety

Rana grounding, interlocked karo saklar earthing, menehi indikasi fisik lan visual saka isolasi, mbisakake akses pangopènan aman tanpa piranti earthing tambahan.

Teknologi SF₆‑free

Gangguan vakum ngilangi keprihatinan babagan gas omah kaca lan ngindhari prosedur penanganan, tes bocor, lan ngisi ulang sing ana gandhengane karo peralatan SF₆.

Diagnosis Kesalahan

Operasi sekring sing kerep biasane nuduhake masalah sistem sing ndasari. Ing ngisor iki minangka panyebab utama lan langkah koreksi:

Sistem short-circuit: Nalika ana short-circuit, arus fault nyawiji unsur sekring kanthi cepet. Kesalahan kudu ditemokake lan diresiki (contone, ndandani kabel utawa ngganti peralatan sing rusak) sadurunge ngganti sekring kanthi rating sing bener.

Overload sing terus-terusan: Operasi terus-terusan ing ndhuwur dirating saiki ngasilake panas banget, nyebabake sekring nyawiji. Beban kudu dikurangi dadi ing rating apparatus, utawa rating sekring kudu ditingkatake kanthi koordinasi karo studi perlindungan sistem.

Pilihan sekring sing salah: Yen rating unsur sekring kurang banget kanggo aplikasi, operasi gangguan bakal kelakon. Verifikasi rating sekring marang trafo utawa kapasitas feeder lan ngganti karo unsur ukuran bener saben denah koordinasi pabrikan.

Parameter teknis

Lingkungan Aplikasi

Jaringan ring kutha

Vacuum Load Break Switch lan Fuse Combination Apparatus serves minangka switch sectionalizing ing unit utama ring (RMU). Dimensi kompak, sing digayuh liwat desain mekanisme drive, ngidini konfigurasi switchgear kapadhetan sing luwih dhuwur ing gardu kutha sing keterbatasan ruang. Saklar grounding terpadu nyederhanakake tata cara pangopènan, nyuda wektu mati sajrone karya sing dijadwalake.

fasilitas industri

Kanggo pabrik industri kanthi macem-macem pusat beban, Vacuum Load Break Switch lan Fuse Combination Unit nyedhiyakake ngalih beban ing transformer incomers lan feeder point. Pilihan kombinasi ngalih-sekring ngirim pangayoman short-circuit tanpa beyo saka mbobol sirkuit vakum lengkap, cocok kanggo feeder non-kritis ngendi pangayoman fault kasedhiya hulu.

Jaringan distribusi desa

Distribusi deso menehi tantangan tartamtu: dawa feeder dawa, loading variabel, lan fluktuasi voltase. Ing pungkasan feeder 10kV sing dawa, penurunan voltase sajrone periode beban puncak bisa dadi signifikan, nyebabake voltase sithik ing papan pelanggan. Aparat ngatasi iki kanthi rong cara. Kaping pisanan, instalasi ing titik strategis ing sadawane feeder dawa ngidini operator jaringan bisa nggawe bagean baris, ngisolasi kesalahan lan nyuda zona outage. Kapindho, apparatus bisa ngoper trafo tunyuk lan bank kapasitor, saéngga operator kanggo ngatur profil voltase luwih efektif. Ing konteks deso, syarat pangopènan sing kurang aparat utamané larang - kru pangopènan bisa mlaku kanthi jarak sing cukup adoh kanggo tekan sawijining situs, saéngga linuwih peralatan ing antarane kunjungan langsung nyuda biaya operasi.

FAQ

Q1: Kepiye interrupter vakum mateni busur?

Nalika kontak ing interrupter vakum misahake ing beban, busur uap logam mbentuk antarane permukaan kontak. Amarga interrupter njaga vakum sing dhuwur kanthi sawetara molekul gas sing kasedhiya kanggo ionisasi, busur kasebut ora bisa nahan lan mateni nalika nyebrang nol alami saiki. Cara punah busur iki efisien, cepet, lan ora mbutuhake media pemadam busur eksternal.

Q2: Apa sing nyebabake operasi sekring sing kerep, lan kepiye cara ngatasi?

Operasi sekring sing kerep biasane nuduhake kesalahan sistem. Panyebab utama yaiku: sistem short-circuit (arus kesalahan nyawiji unsur sekring; kesalahan kudu ditemokake lan diresiki sadurunge ngganti sekring kanthi rating sing bener), kakehan sing terus-terusan (operasi ing ndhuwur nilai arus kanggo wektu sing luwih dawa; beban kudu dikurangi), utawa pilihan sekring sing salah (rating unsur sekring kurang banget kanggo aplikasi; sekring kudu diganti karo rating sing bener).

Q3: Ing ngendi Saklar Pemutus Beban Vakum lan Aparat Gabungan Sekring biasane ditrapake?

Piranti kasebut cocog kanggo sistem voltase medium AC telung fase. Aplikasi umum kalebu unit utama ring (RMU), gardu kompak, saklar sectionalizing garis distribusi, lan proteksi trafo nalika digabungake karo sekring.

Q4: Apa piranti iki bisa ngganti pemutus sirkuit vakum?

Ora. Aparat dirancang kanggo ngoper beban lan, nalika dilengkapi sekring, menehi perlindungan sirkuit cendhak. Pemutus sirkuit vakum dirancang kanggo ngganggu arus beban normal lan arus gangguan hubung singkat. Kanggo aplikasi ngendi pangayoman fault hulu wis kasedhiya, apparatus iki nawakake solusi biaya-efektif luwih saka breaker sirkuit vakum lengkap.

Kenapa Pilih SanGao?

1. Kapabilitas Manufaktur

SanGao ngoperasikake situs 10‑mu (6.667 m²) ing Liushi, Zhejiang, kanthi 10.000 m² ruang lantai produksi, omah perakitan khusus lan jalur tes kanggo switchgear voltase medium.

2. Tim Teknis

Perusahaan kasebut makaryakke 120 staf, kalebu 20 insinyur tingkat menengah nganti senior sing nyakup desain mekanik, insulasi voltase dhuwur, lan jaminan kualitas. Ibukutha kadhaptar yaiku RMB 81.68 yuta, total aset kira-kira RMB 200 yuta.

3. Sistem kualitas sing disertifikasi

Produksi ditindakake miturut sertifikasi ISO 9001:2008, ISO 14001, lan ISO 45001. Iki mbutuhake kontrol supplier sing didokumentasikan, inspeksi mlebu, pamriksaan ing proses, lan tes acceptance pungkasan.

4. Proses traceability

n Sistem ERP nglacak bahan, operasi manufaktur, lan cathetan tes. Saben unit wis serialized karo data test diarsipaké kanggo traceability lengkap.

5. Tes rutin

Saben piranti ngalami tes tahan dielektrik (sirkuit utama lan bumi), tes operasi mekanik ing kontrol manual lan listrik, lan pangukuran resistensi kontak. Unit sampel tundhuk tes saiki wektu cendhak kanggo validasi 20 kA / 4 detik.

6. Kemitraan teknis

SanGao kolaborasi karo Xi'an Senyuan, Beijing Electrical Research Institute, lan Xi'an High Voltage Research Institute kanggo jinis testing lan tundhuk karo standar GB lan IEC.

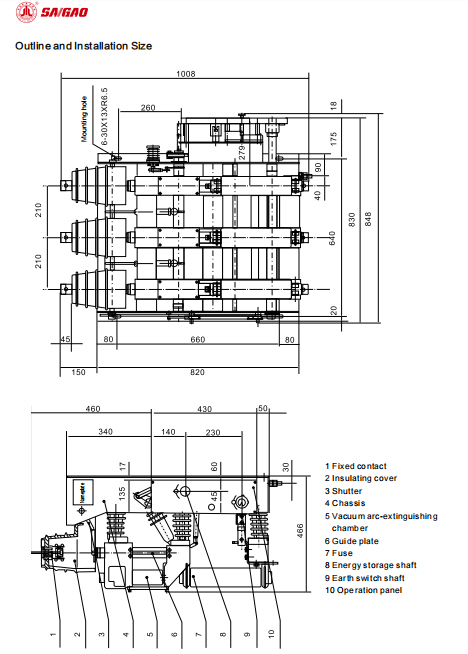

Pecah Komponen

Ora.	Komponen
1	Kontak tetep
2	Isolasi tutup
3	rana
4	Sasis
5	Vakum arc-extinguishing chamber
6	Papan pituduh
7	Sekring
8	Poros panyimpenan energi
9	Poros switch bumi
10	Panel operasi
