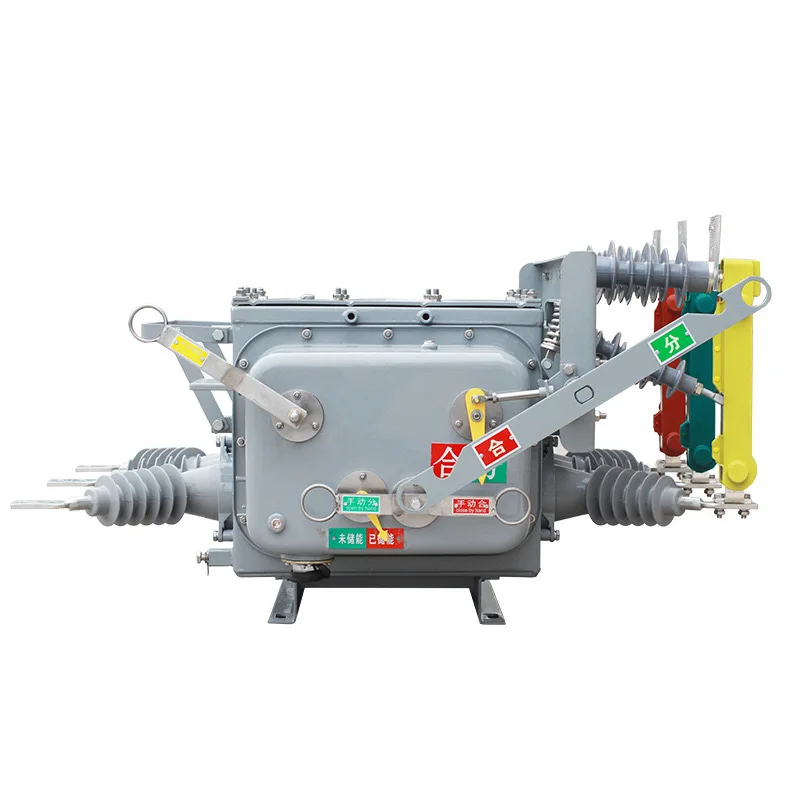

Modul Pemutus Sirkuit Tiga Fase SanGao – Fitur, Mode Kontrol, lan Wawasan Aplikasi
Abstrak
Pemutus sirkuit telung fase minangka komponen kritis ing infrastruktur distribusi daya modern, utamane ing lingkungan komersial lan industri. Ora kaya pemutus fase siji sing digunakake ing setelan omah, piranti kasebut direkayasa kanggo nangani voltase sing luwih dhuwur lan beban listrik sing luwih gedhe. Modul pemutus sirkuit telung fase SanGao nawakake kontrol fleksibel liwat sinyal eksternal utawa timer internal, nyedhiyakake isolasi sing dipercaya, proteksi kakehan, lan kemampuan ngoper manual. Artikel iki nyedhiyakake ringkesan teknis lengkap babagan fitur modul, mode operasi, spesifikasi utama, skenario aplikasi, lan mekanisme safety, mbantu para insinyur lan integrator sistem nggawe keputusan sing tepat kanggo desain sistem listrik sing kuat.
Daftar Isi
Kanthi wutah kanthi cepet saka otomatisasi industri lan distribusi daya komersial, pemutus sirkuit telung fase wis berkembang saka piranti protèktif sing prasaja dadi unit cerdas sing nggabungake kontrol, proteksi, lan pengasingan. Modul pemutus telung fase SanGao, kompatibel karo lingkungan simulasi Simulink, nyedhiyakake rong mode kontrol sing fleksibel: kontrol sinyal eksternal (0 V kanggo mbukak, voltase positif kanggo nutup) lan kontrol basis timer internal (wektu ganti prasetel). Versatility iki banget nyederhanakake integrasi lan tes sistem. Ing artikel iki, kita nliti rincian teknis modul iki lan menehi pandhuan praktis babagan pilihan lan aplikasi.
✦ ✦ ✦
1. Ringkesan Modul Pemutus Sirkuit Tiga Fase
Modul pemutus sirkuit telung fase SanGao kasusun saka telung pemutus kutub tunggal independen sing disambungake sacara mekanis supaya bisa digunakake kanthi bebarengan liwat gagang pilihan. Bisa disambungake kanthi seri kanthi beban telung fase kanggo ngontrol kabeh fase bebarengan. Mekanisme pemadam busur identik karo pemutus sirkuit standar, lan modul kasebut kalebu sirkuit snubber Rs‑Cs sing dibangun kanggo nyegah overvoltage switching - penting nalika disambungake menyang beban induktif utawa sumber saiki.
Ngalih Isolasi
Nyedhiyani pedhot katon saka sumber daya karo siji nangani operasi kabeh telung kutub bebarengan - uga serves minangka ngalih safety.
Circuit Protector
Saben kutub wis dirating saiki (contone, 5A) karo overload tripping. Yen kakehan, gagang pindhah menyang posisi "mati" lan ora bisa ditutup kanthi paksa nganti fault diresiki - dikenal minangka operasi "free trip".
Saklar Kontrol Manual
Kanthi karakteristik wektu tundha seri-tripping khusus lan kapasitas pemutus sirkuit cendhak sing dhuwur, bisa digunakake minangka switch kontrol on/off motor langsung ing ratinge - uga disebut switch sirkuit motor.
Simulasi & Kontrol
Ndhukung mode kontrol eksternal (liwat input Simulink, 0 = mbukak, positif = cedhak) lan mode kontrol internal (nyetel kaping ngoper ing kothak dialog). Kabeh telung kutub nanggepi sinyal kontrol padha.
✦ ✦ ✦
2. Fungsi Inti lan Mode Operasi
Pemutus telung fase SanGao nawakake rong mode kontrol sing cocog karo kabutuhan aplikasi sing beda. Ingmode kontrol njaba, lambang modul nampilake port input kontrol, ngidini ngoper wektu nyata liwat sinyal Simulink. Ingmode kontrol internal, wektu ngoper wis disetel ing kothak dialog kanggo urutan wektu otomatis. Ing loro mode, sinyal kontrol padha drive kabeh telung breakers, mesthekake operasi sinkron.
2.1 Peran saka Circuit Snubber
Nalika breaker disambungake menyang beban induktif (contone, motor, trafo) utawa sumber saiki, mbukak sirkuit bisa generate overvoltages dhuwur induksi sing bisa ngrusak jampel utawa breaker dhewe. Sirkuit snubber Rs‑Cs sing dibangun kanthi efektif nyerep energi iki, mbatesi puncak overvoltage lan nglindhungi peralatan pemutus lan hilir. Pangguna bisa milih ngaktifake utawa mateni sirkuit iki gumantung saka jinis beban.
2.2 Karakteristik Trip lan Mekanisme "Bebas Perjalanan".
Fitur "free trip" njamin yen ana kakehan utawa sirkuit cendhak, mekanisme internal meksa kontak mbukak lan gagang pindhah menyang posisi tripped. Nyoba nutup gagang ora bakal nutup maneh kontak nganti fault dibusak lan gagang direset. Iki nyedhiyakake alangi safety intrinsik, nyegah re-energization nalika ana kesalahan.
- Kontrol sinyal eksternal (0 V / tegangan positif)
- Kontrol timer internal
- Sirkuit snubber Rs‑Cs (opsional)
- Mekanisme trip-free
- Karakteristik tripping seri wektu tundha
- Kapasitas break-circuit dhuwur
✦ ✦ ✦
3. Spesifikasi Teknis Utama Dijelasake
Milih pemutus telung fase sing tepat mbutuhake pangerten sing lengkap babagan paramèter teknis. Tabel ing ngisor iki ngringkes spesifikasi utama modul SanGao lan implikasi praktis kanggo pilihan.
| Spesifikasi | Nilai Khas / Katrangan | Dampak ing Pilihan |
|---|---|---|
| Rated Current (saben kutub) | 5A (bisa disesuaikan) | Nemtokake arus operasi kontinu maksimum; kudu ngluwihi arus steady-state maksimum. |
| Jumlah Kutub | 3 kutub (operasi simultan) | Cocog kanggo sistem telung fase telung kabel utawa papat kabel; njamin kabeh fase diuripake bebarengan. |
| Mode Kontrol | Sinyal eksternal / Timer internal | Mode eksternal cocog karo otomatisasi remot; mode internal pas karo aplikasi wektu tetep. |
| Karakteristik Trip | Time-delay series tripping | Ngidini kakehan jangka pendek (contone, wiwitan motor) tanpa gangguan. |
| Kapasitas Short-Circuit Breaking | Dhuwur (priksa data model tartamtu) | Kudu ngluwihi calon arus hubung singkat ing titik instalasi kanggo mbusak kesalahan kanthi aman. |
| Sirkuit Snubber | Built-in Rs-Cs, opsional | Penting kanggo beban induktif kanggo nglindhungi pemutus lan beban. |
Tip Pilihan:Saliyane kapasitas saiki lan rusak, nimbang suhu sekitar, ketinggian, lan gaya pemasangan. Hubungi dhukungan teknis SanGao kanggo rekomendasi sing cocog.
✦ ✦ ✦
4. Aplikasi Industri lan Pandhuan Pilihan
Pemutus sirkuit telung fase digunakake akeh ing pusat kontrol motor, panel distribusi, peralatan otomatisasi industri, lan pasokan bangunan komersial. Gumantung ing aplikasi, padha bisa ngawula minangka ngalih utama, piranti pangayoman cabang, utawa ngalih operasi motor. Ing ngisor iki ana kasus panggunaan lan pitunjuk pilihan.
4.1 Area Aplikasi Utama
- Kontrol Motor Industri:Digunakake minangka wiwitan langsung-on-line, mbutuhake karakteristik trip wektu tundha supaya ora kesandung arus inrush.
- Proteksi Jalur Distribusi:Dipasang ing papan utama utawa sub-distribusi kanggo nglindhungi kakehan lan sirkuit cendhak, kanthi koordinasi sing tepat karo piranti hulu/hilir.
- Set Generator Darurat:Tumindak minangka pemutus output generator, nyediakake isolasi lan bisa tahan overcurrents transien.
- Sistem HVAC:Nglindhungi kompresor, penggemar, lan motor liyane ing AC lan peralatan kulkas - uga mbutuhake ciri wektu tundha.
4.2 Langkah-langkah Pilihan
- Nemtokake jinis beban:Resistif utawa induktif? Apa wis wiwit inrush? Iki nemtokake karakteristik trip sing dibutuhake.
- Ngitung arus operasi:Adhedhasar daya lan voltase beban, etung arus garis maksimal lan tambahake margin safety 20-30%.
- Perkiraan arus hubung singkat:Entuk arus hubung singkat sing prospektif saka sistem pasokan; kapasitas breaker kang kudu luwih dhuwur.
- Pilih mode kontrol:Kontrol sinyal eksternal yen operasi remot / otomatis dibutuhake; timer internal yen mung ngoper dijadwal dibutuhake.
- Coba syarat snubber:Kanggo beban induktif (motor, trafo), tansah ngaktifake sirkuit snubber.
✦ ✦ ✦
5. Fitur Protection Safety
Keamanan minangka prioritas utama ing desain listrik. Pemutus telung fase SanGao nggabungake macem-macem mekanisme proteksi sing njaga ora mung sirkuit lan peralatan nanging uga personel.
- Proteksi kakehan:Unit trip termal-magnetik mbukak sirkuit nalika arus ngluwihi nilai sing dirating kanggo wektu sing tetep, nyegah kabel dadi panas banget.
- Proteksi Sirkuit Pendek:Trip Magnetik tumindak kanthi cepet yen ana sirkuit cendhak, ngethok arus gangguan sajrone milliseconds kanggo nyuda karusakan.
- Fungsi Isolasi:Kanthi gagang ing posisi "mati", longkangan kontak cekap lan jarak jampel nyedhiyani break katon, ketemu syarat isolasi.
- Anti-Reclosure Gratis Trip:Nyegah nutup maneh nalika ana kesalahan, ngilangi risiko kesalahan manungsa.
Pangeling safety:Sadurunge instalasi, pangopènan, utawa panggantos, priksa manawa daya hulu wis rampung pedhot lan tes voltase nol. Tindakake kabeh kode safety listrik lokal.
✦ ✦ ✦
Pitakonan sing Sering Ditakoni
Apa tegese "trip-free" ing pemutus telung fase?
"Trip-free" tegese nalika ana kakehan utawa sirkuit cendhak, mekanisme internal meksa kontak mbukak lan gagang pindhah menyang posisi tripped. Gagang ora bisa ditutup kanthi manual nalika ana kesalahan, mesthekake yen sirkuit ora bisa diisi maneh nganti fault dibusak lan gagang direset.
Apa bedane mode kontrol eksternal lan internal?
Ingmode kontrol njaba, modul nampa sinyal saka input Simulink (0 = mbukak, positif = cedhak), nggawe cocok kanggo integrasi karo sistem otomatis. Ingmode kontrol internal, pangguna nyetel wektu mbukak / nutup langsung ing kothak dialog modul, lan breaker ngetutake jadwal prasetel kasebut - becik kanggo operasi wektu tetep utawa siklik.
Nalika sirkuit snubber kudu digunakake?
Nalika breaker disambungake menyang beban induktif (motor, trafo, reaktor) utawa sumber saiki, ngalih mati bisa generate overvoltages dhuwur. Sirkuit snubber Rs‑Cs penting kanggo nyerep energi iki. Modul kasebut kalebu snubber sing dibangun sing bisa diaktifake yen perlu.
Kepiye carane milih karakteristik trip sing tepat kanggo beban motor?
Motors narik 5-7 kaping nilai saiki nalika miwiti. A breaker karo tripping cepet bakal trip tanpa perlu. Mulane, pilih breaker karo akarakteristik time-delay series-tripping(proteksi kakehan wektu inverse-time) sing ngidini arus kakehan jangka pendek nalika isih nglindhungi kakehan lan sirkuit cendhak sing terus-terusan. Karakteristik tundha modul SanGao dirancang kanggo tujuan iki.
Apa telung kutub bisa dioperasikake kanthi mandiri?
Ora Interlock mechanical internal njamin kabeh telung cagak dilakokno dening nangani siji, njamin simultaneous nggawe / break. Iki nyegah kahanan fase-mundhut sing bisa ngrusak peralatan telung fase.
Kadospundi kula saged verifikasi kapasitas bejat breaker punika cekap?
Kapasitas putus kudu luwih gedhe tinimbang arus hubung singkat ing titik instalasi. Nilai iki biasane diwenehake dening perancang sistem utawa dipikolehi saka studi sirkuit cendhak. Kapasitas breaker sing dirating wis ditemtokake ing lembar data; mesthekake yen ketemu utawa ngluwihi nilai sing diwilang.
✦ ✦ ✦
Pilih Proteksi Tiga Fase sing Bisa Dipercaya kanggo Sistem Daya
Kanggo kontrol motor industri, distribusi komersial, utawa peralatan otomatisasi, modul pemutus sirkuit telung fase SanGao nyedhiyakake proteksi lan kontrol sing aman, fleksibel, lan dipercaya. Hubungi kita dina iki kanggo dhukungan pilihan pakar lan tes sampel.
