Ing njero ruangan AC High Voltage Vacuum Load Breaker karo Earthing Ngalih

Ing njero ruangan AC High Voltage Vacuum Load Breaker karo Earthing Switch saka China supplier lan pabrikan SanGao Electric solusi distribusi teknis swara lan biaya-efektif. Dirating ing 12 kV lan 630 A, karo 20 kA short-time tahan kapabilitas, unit iki digunakake kanggo aman nyambung lan medhot sirkuit kanggo telung phase AC 50Hz sistem, cocok kanggo kutha unit ring-utama, industri pakan lemari, trafo incomers, lan deso distribusi titik sectionalising.

Kirim Pitakonan

Deskripsi Produk

Ing njero ruangan AC High Voltage Vacuum Load Breaker karo Earthing switch dening Sangao cocok kanggo telung fase jaringan AC50Hz ring utawa sumber daya terminal lan peralatan listrik industri, iku utamané digunakake kanggo kontrol mbukak lan pangayoman short-circuit. Saklar pemutus beban nggawe lan ngilangi arus beban, arus loop tertutup, trafo tanpa beban lan arus pangisi daya kabel. Kombinasi kasebut bisa ngilangi arus apa wae nganti saiki hubung singkat. Jarak isolasi langsung lan ruang pemadam busur disambung, kanthi fungsi manual lan listrik. Mekanisme drive unik mbisakake kamar pemadam busar kanggo nanggung voltase dhuwur mung nalika nutup lan nggawe, sing nyadari volume cilik lan bobot entheng.

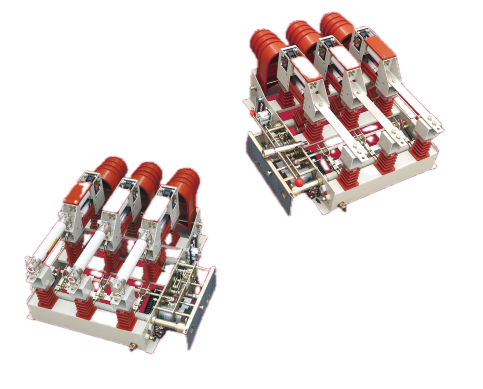

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Apa iku Vacuum Load Breaker?

Pemutus Beban Vakum Tegangan Tinggi AC Indoor karo Switch Earthing yaiku piranti switch njero ruangan AC 50Hz telung fase kanggo jaringan dering, sumber daya terminal, lan aplikasi peralatan industri. Unit kasebut nggunakake interrupter vakum kanggo kepunahan busur lan mekanisme operasi spring (manual utawa listrik). Saklar grounding opsional kanthi interlock mekanik lan rana grounding nyedhiyakake isolasi sing katon kanggo pangopènan. Nalika dipasang karo sekring, rakitan nyetop arus hubung singkat liwat aktuasi pin striker. Tegangan dirating 12 kV, dirating saiki 630 A, wektu cendhak tahan saiki 20 kA.

Fungsi Produk

Ngalih arus beban

Ing njero ruangan AC High Voltage Vacuum Load Breaker karo Earthing Ngalih nggawe lan break mbukak arus nganti 630A ing kahanan operasi normal, panutup khas feeder lan trafo mbukak.

Ngalih arus loop tertutup

Ngalih arus loop tertutup ing konfigurasi jaringan ring, mbisakake transfer beban antarane feeder tanpa ngganggu pasokan menyang pelanggan hilir.

Ngalih arus trafo tanpa beban

Saklar Beban Pedhot Vakum Tegangan Tinggi njaba ruangan nggawe lan ngilangi arus trafo tanpa beban nganti kapasitas 1600kVA, sing cocog karo tingkat arus eksitasi magnetisasi lan trafo distribusi saiki.

Pengisian kabel arus switching

Ndadekake lan ngilangi arus pangisi daya kabel kanggo bagean kabel lemah utawa nduwur sirah, ngidini energi lan de-energisasi feeder kabel.

Proteksi sirkuit cendhak (karo sekring)

Nalika dikonfigurasi nganggo sekring watesan saiki, mekanisme striker-pin sekring ngaktifake bar trip switch, mbukak kabeh telung fase nalika deteksi kesalahan. Rakitan bisa ngganggu arus apa wae nganti nilai sirkuit cendhak sing dirating, nyedhiyakake lapisan proteksi sekunder ing ngendi pemutus utawa relay hulu minangka piranti ngresiki kesalahan utama.

Isolasi pangopènan

Saklar grounding terpadu, nalika ditutup, nyedhiyakake sambungan bumi sing katon ing sisih mbukak. Rana grounding kanthi fisik ngalangi akses menyang bagean sing urip, ngidini personel pangopènan verifikasi isolasi lan bisa kerja kanthi aman ing peralatan hilir.

Load Break Ngalih vs. Vacuum Circuit Breaker

Fitur	Saklar Pemutus Beban (Unit Iki)	Pemutus Sirkuit Vakum (VCB)
Ngalih arus beban normal	ya wis	ya wis
Gangguan arus short-circuit	Ora (mung nganggo kombinasi sekring)	Ya (nganti kapasitas rusak)
Ngalih grounding terpadu	Pilihan standar	Ora khas; ngalih earthing kapisah dibutuhake
Aplikasi khas	Feeder, ring-utama, trafo incomer ngendi pangayoman fault ing hulu	Piranti proteksi utama kanggo feeder lan transformer
biaya	Ngisor	Luwih dhuwur

Parameter teknis

Paramèter	Nilai	Interpretasi
voltase dirating	12 kV	Kompatibel karo jaringan distribusi standar 10-12 kV ing saindenging jagad.
Rated saiki	630 A	Ndhukung feeder lan trafo khas nganti 10 MVA ing 10 kV.
Short-time tahan arus	20 kA (kanggo 4 detik)	Bisa nggawa arus fault nganti proteksi hulu mbusak fault.
Ngalih earthing	Opsional (ditunjuk D)	Nyedhiyakake grounding terpadu kanthi kapasitas nggawe.
Mekanisme operasi	Mekanisme spring (ditunjuk / T)	Ndhukung operasi manual lan listrik; reliabilitas sing wis kabukten ing lapangan.

Desain Struktural

Direct-acting isolasi jarak lan arc-extinguishing chamber linkage
Longkangan ngisolasi lan interrupter vakum sing mechanically disambung kanggo operate ing gerakan siji. Iki njamin break katon tansah diiringi interrupter kanthi mbukak.

Mekanisme drive

Interrupter diuripake mung nalika nutup lan mbukak, nyuda stres listrik ing ruang vakum. Iki ngidini ukuran interrupter luwih kompak lan ngluwihi umur kontak.

Grounding rana

A rana logam dipanggonke antarane tabung kontak tetep lan obah lan interlocked karo saklar earthing. Nalika switch earthing ditutup, rana fisik isolasi bagean urip, nyediakake sambungan bumi katon lan verifiable kanggo pangopènan.

Interlock mekanik

Ngalangi nutup ngalih earthing kajaba kontak utama mbukak, lan ngalangi mbukak kontak utama nalika ngalih earthing ditutup.

Bidang Aplikasi

Ing njero ruangan AC High Voltage Vacuum Load Breaker karo Earthing Switch nduweni kompatibilitas sing apik:

1. Unit ring-utama (RMUs) kutha kanggo sectionalising lan ngoper beban.

2. Panel incomer Transformer lan lemantun feeder ing distribusi industri.

3. Titik pasokan terminal ing jaringan radial.

4. Jaringan distribusi deso - unit bisa digunakake kanggo sectionalize feeders dawa, ngurangi zona outage lan ngidini angger-angger voltase liwat ngoper bank kapasitor.

5. Instalasi njero ruangan ing switchgear sing ditutupi logam; teknologi vakum ngilangi panggunaan gas SF6 lan masalah lingkungan sing ana gandhengane.

Profil Perusahaan lan Kapabilitas Manufaktur

Fasilitas: Situs 10‑mu (6.667 m²) ing Liushi, Zhejiang, kanthi ruang lantai produksi 10.000 m².

Tenaga kerja: 120 karyawan, kalebu 20 profesional teknis menengah nganti senior. Ibukutha kadhaptar RMB 81.68 yuta, total aset kira-kira RMB 200 yuta.

SertifikasiISO 9001:2008 (kualitas), ISO 14001 (lingkungan), ISO 45001 (kesehatan dan keselamatan kerja).

Kontrol proses: Sistem ERP kanggo pengadaan material, manufaktur, lan ketertelusuran. Tes rutin kalebu tahan dielektrik, operasi mekanik, lan mriksa resistensi kontak ing saben unit.

Kemitraan teknis: Kolaborasi karo Xi'an Senyuan, Beijing Electrical Research Institute, lan Xi'an High Voltage Research Institute kanggo tes jinis lan kepatuhan standar.

FAQ

Q1: Apa Pemutus Beban Vakum Tegangan Tinggi AC Indoor kanthi Switch Earthing bisa ngganti pemutus sirkuit vakum?
Ora. Iki mung dirancang kanggo ngoper beban. Kanggo proteksi sirkuit cendhak, kudu dipasangake karo sekring utawa gumantung ing pemutus sirkuit hulu.

Q2: Pangopènan apa sing dibutuhake kanggo interrupter vakum?
Interrupter vakum disegel lan bebas pangopènan. Pemeriksa rutin kalebu operasi mekanik, pelumasan, lan verifikasi interlock.

Q3: Apa grounding switch standar utawa opsional?
Saklar earthing opsional (ditunjuk D). Yen wis ditemtokake, sacara mekanis digandhengake karo kontak utama kanggo pangopènan sing aman.

Q4: Apa wektu timbal khas lan kemungkinan kustomisasi?
Unit standar kanthi mekanisme spring lan switch earthing dikirim ing 4-6 minggu. Kustomisasi (kontak tambahan, pemasangan, modifikasi mekanisme) kasedhiya yen dijaluk.

Parameter teknis

Sampeyan bisa mriksa rong versi data paramèter kanggo Handcart Type Vacuum Load Break Switch karo Gabungan Switch Disconnecting ing ngisor iki:

Ing njero ruangan AC High Voltage Vacuum Load Breaker karo Earthing switch dening Sangao cocok kanggo telung fase AC50Hz jaringan ring utawa terminal sumber daya lan peralatan listrik industri, iku utamané dipigunakaké kanggo kontrol mbukak lan pangayoman short-circuit. Saklar pemutus beban nggawe lan mateni arus beban, arus loop tertutup, trafo tanpa beban lan arus pangisi daya kabel. Kombinasi kasebut bisa ngilangi arus apa wae nganti saiki hubung singkat. Jarak isolasi langsung lan ruang pemadam busur disambung, kanthi fungsi manual lan listrik. Mekanisme drive unik mbisakake kamar pemadam busar kanggo nanggung voltase dhuwur mung nalika nutup lan nggawe, sing nyadari volume cilik lan bobot entheng.

Ora.	Item	Unit	SG25-12D / T630-20	SG25-12DR / T125-31.5
1	voltase dirating	KV	12	12
2	frekuensi dirating	HZ	50	50
3	Rated saiki	A	630	125
4	1 min frekuensi daya tahan voltase Impuls kilat tahan voltase	KV	Jarak bukaan ruang pemadam busur: 30, fase-kanggo-fase 42; ngliwati jarak isolasi 48 Phase-kanggo-phase 75; ngliwati jarak isolasi 85	Jarak bukaan ruang pemadam busur: 30, fase-kanggo-fase 42; ngliwati jarak isolasi 48 Phase-kanggo-phase 75; ngliwati jarak isolasi 85
5	Arus dinamis sing dirating (puncak)	KA	50	-
6	4S termal stabilitas saiki	KA	20	-
7	Rated beban aktif breaking saiki	A	630	125
8	Dirating ditutup-loop breaking saiki	A	630	125
9	Rated kabel charging breaking current	A	10	10
10	Kapasitas rusak trafo tanpa beban	KVA	1250	1250
11	Rated short circuit breaking saiki	KA	-	31.5
12	Rated transfer saiki, rating take-over saiki	A	-	2000
13	Model sekring	-	SDLAJ-12	SFLAJ-12
14	Output energi saka striker	J	-	2-5 (Sedheng)
15	Rated short circuit nggawe saiki	KA	50	50
16	Rated saiki dinamis saklar bumi	KA	50	50
17	2S stabilitas termal saiki saklar bumi	KA	20	20
18	Rated voltase saka sirkuit tambahan	V	AC/CD220;110	AC/CD220;110
19	Wektu urip mekanik	-	10000	10000

Njelaske nganggo bentuk garis lan ukuran Instalasi & Rincian Komponen

Ora.	Komponen
1	Kontak tetep
2	Isolasi tutup
3	rana
4	Sasis
5	Vakum arc-extinguishing chamber
6	Papan pituduh
7	Sekring
8	Poros panyimpenan energi
9	Poros switch bumi
10	Panel operasi
